Para los aficionados al IoT, hoy vamos a hablar sobre uno de esos productos estrella que te servirán para empezar a poner IoT en casa.

Shelly 1 V3

Shelly 1 es un relé inalámbrico (WiFi) potente para empezar a automotizar tu hogar.

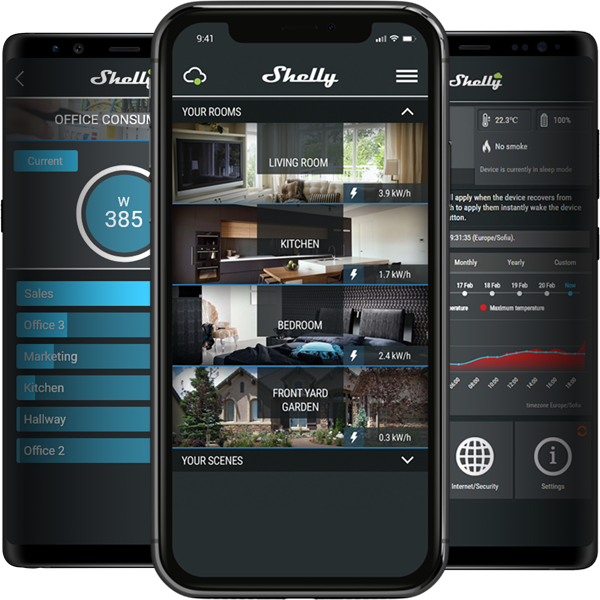

Es compatible con el asistente de casa, tanto Google Home como Amazon Echo, pudiendo controlar el dispositivo con la voz. Simplemente se conecta con la red WiFi, eso sí a 2.4GHz y comienzas a disfrutar de la mejor experiencia, también desde su app móvil.

Shelly 1 puede encenderse/apagarse automáticamente según las horas de salida y puesta de sol, crear programaciones diarias personalizadas y controlar una amplia gama de electrodomésticos y dispositivos.

Controla una amplia gama de electrodomésticos y equipos de oficina (luces, líneas eléctricas, puertas de garaje, cortinas, sistemas de seguridad, radiadores de calefacción, aires acondicionados, etc.) desde cualquier lugar con éste interruptor de relé operado por WiFi.

Pin-Out y desarrolladores

Shelly 1 viene con un encabezado de programación/depuración que se puede usar para actualizar el firmware alternativo en el dispositivo. Tiene un ESP8266 en su interior, con un chip flash de 2MB. Se necesita un adaptador USB a UART, así como unos confiables 3.3V con al menos 350 mA de capacidad de accionamiento. El siguiente diagrama muestra el pinout del dispositivo y el puente de selección de voltaje de la fuente de alimentación:

Los shellys son seguros, pero al mismo tiempo dan a todos la oportunidad de usarlos fácilmente en proyectos nuevos y existentes, ya que están abiertos al mundo de los desarrolladores.

Con el servidor web incorporado y los comandos HTTP comunes, Shelly se puede hacer compatible con Vera, Fibaro, SmartThings, HomeSeer, Savant, HomeKit, etc. Visita la API REST para desarrolladores para crear tu propia solución en la nube. Shelly tiene soporte HTTP / UDP.

Cabe en todas partes

Las dimensiones de Shelly 1 son pequeñas, 41 x 36 x 17 mm. Se puede instalar Shelly 1 en la pared debajo de la toma de corriente o un interruptor de luz estándar.

Un dispositivo más inteligente

Shelly 1 tiene una interfaz WEB integrada con una fácil activación/desactivación, administración de dispositivos y actualización segura de OTA.	Puede configurar horarios semanales para activar/desactivar sin la necesidad de ningún equipo adicional	Shelly 1 conoce tu ubicación y permite el control de tus luces en función del amanecer y el atardecer durante todo el año.	Shelly 1 le brinda alta seguridad y proporciona control de acceso al dispositivo

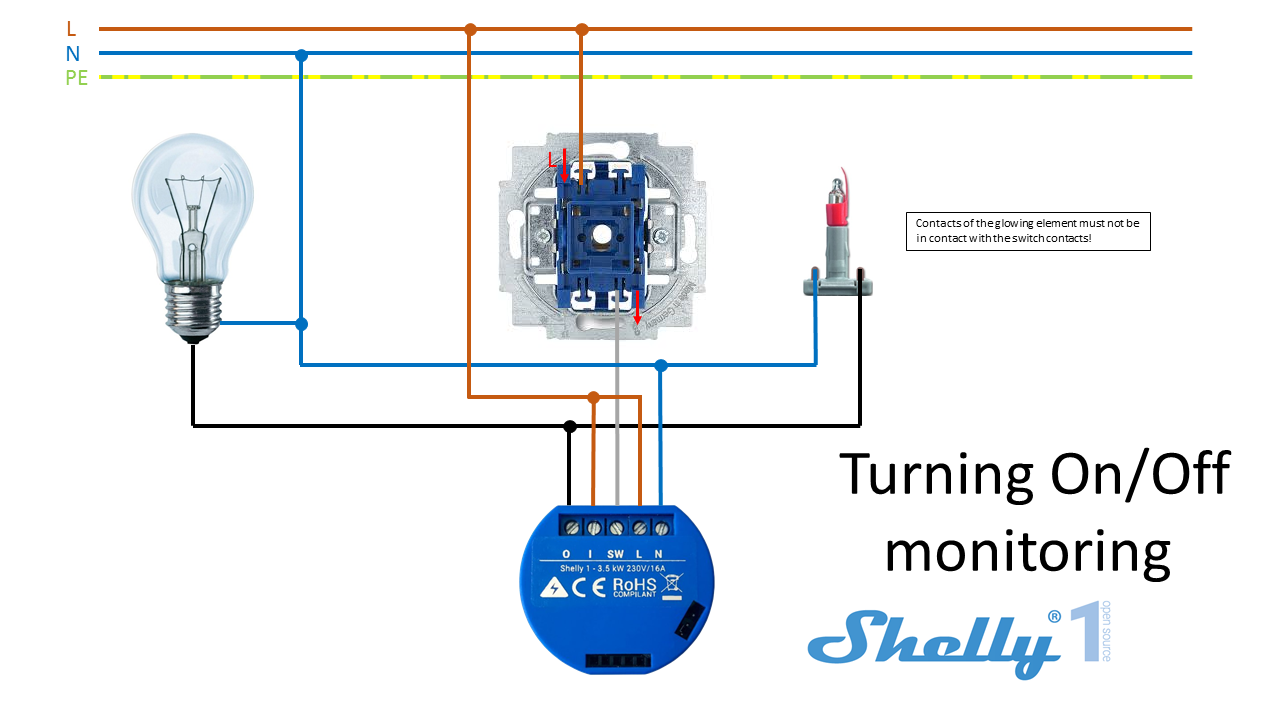

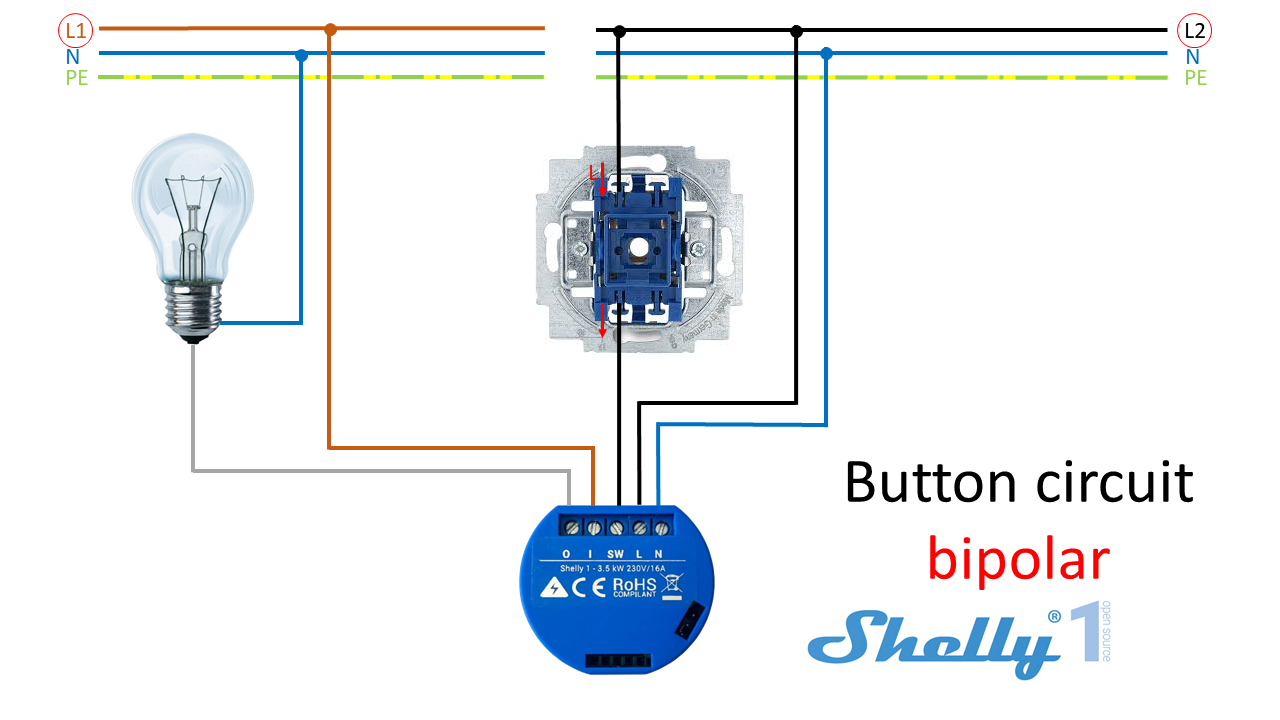

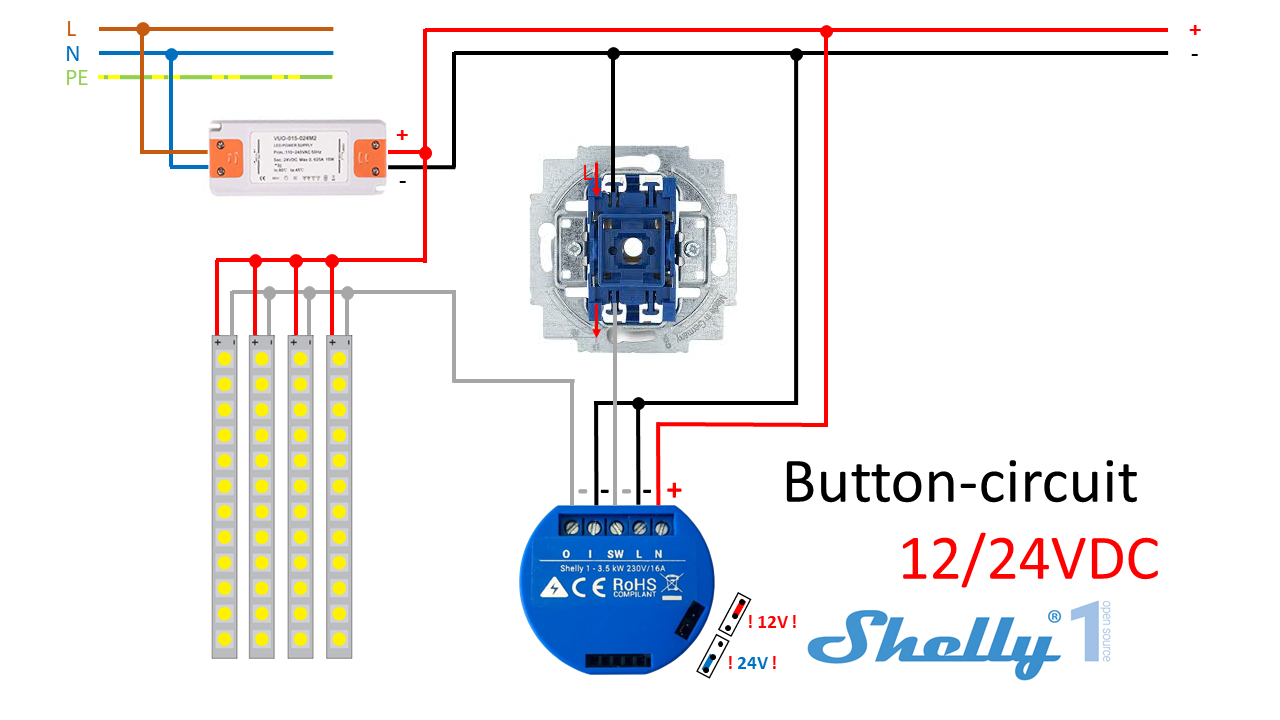

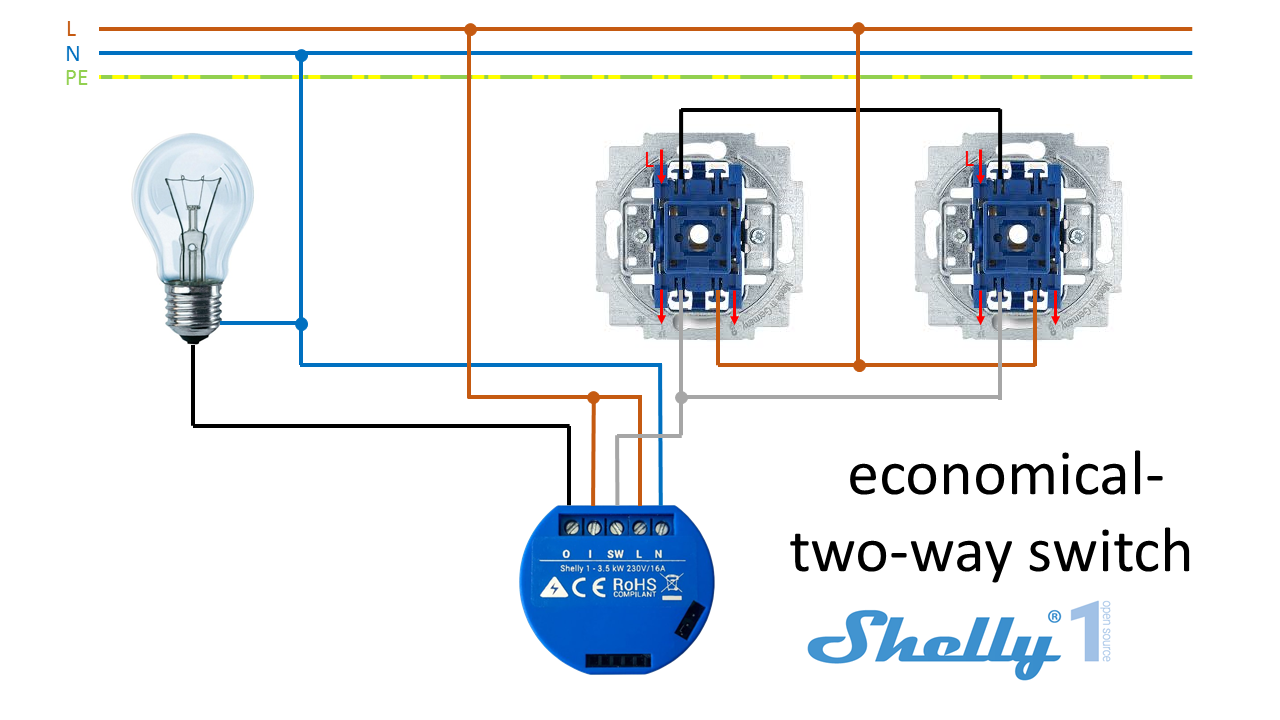

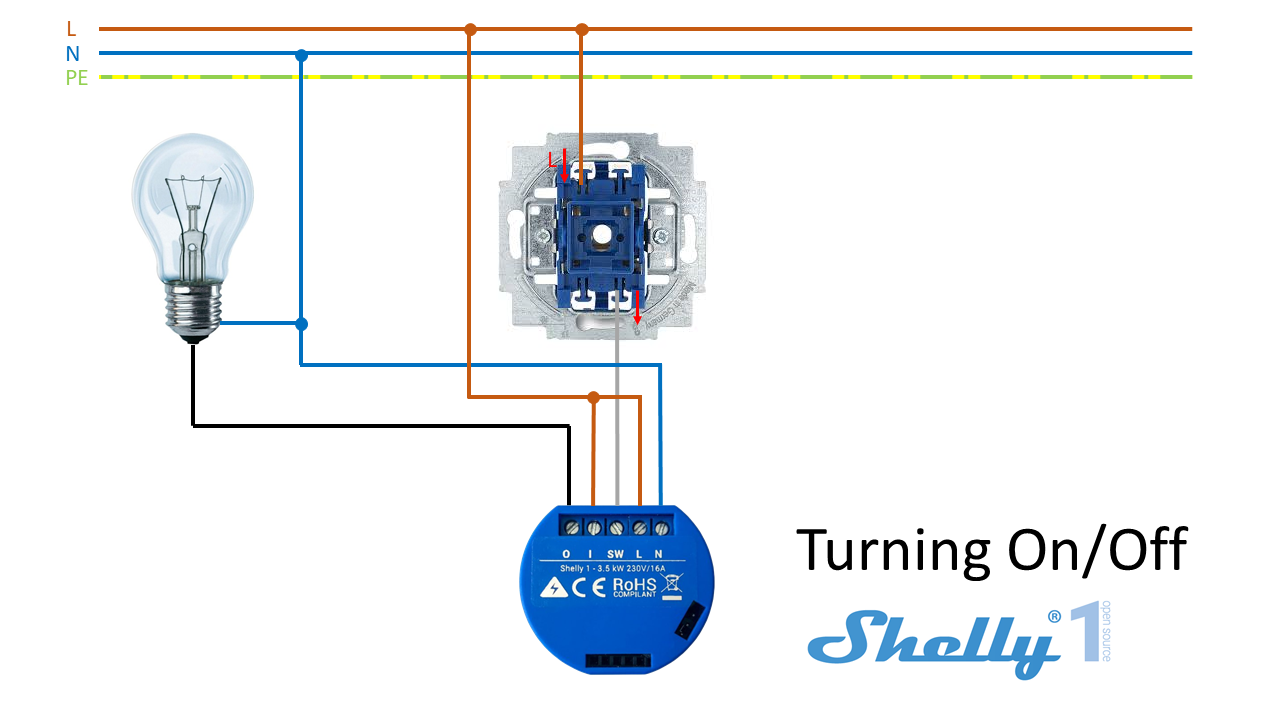

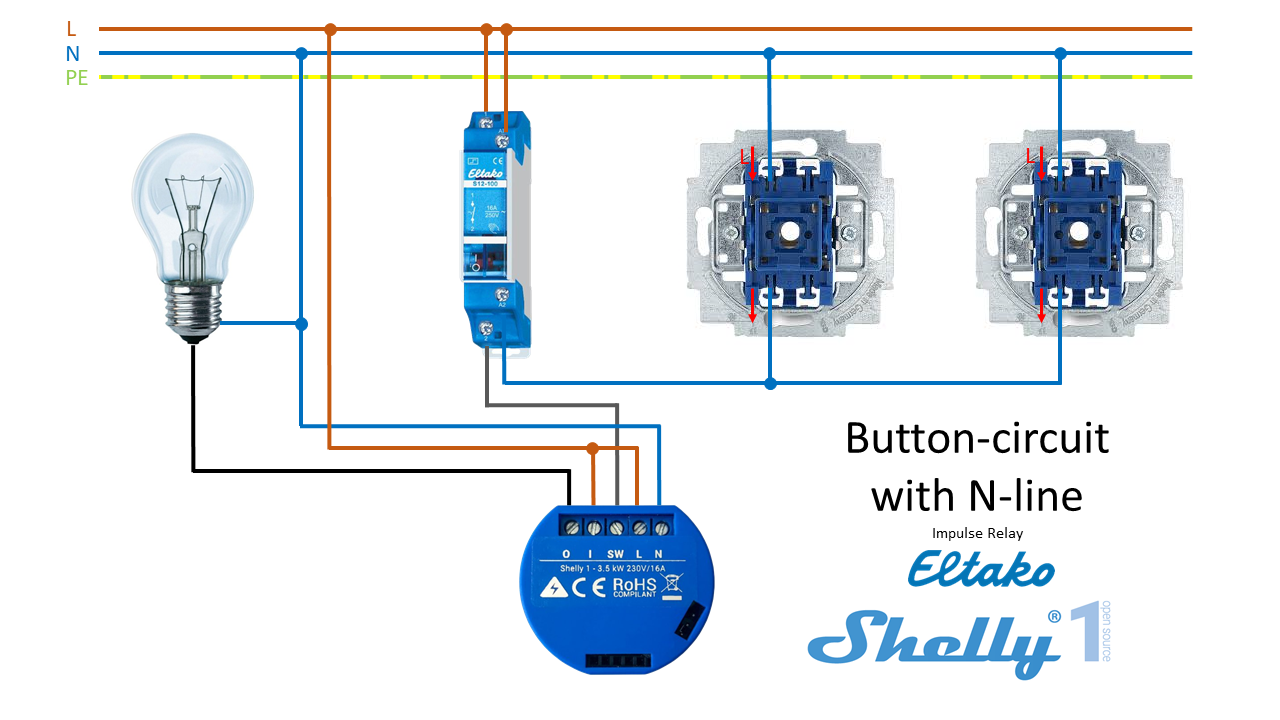

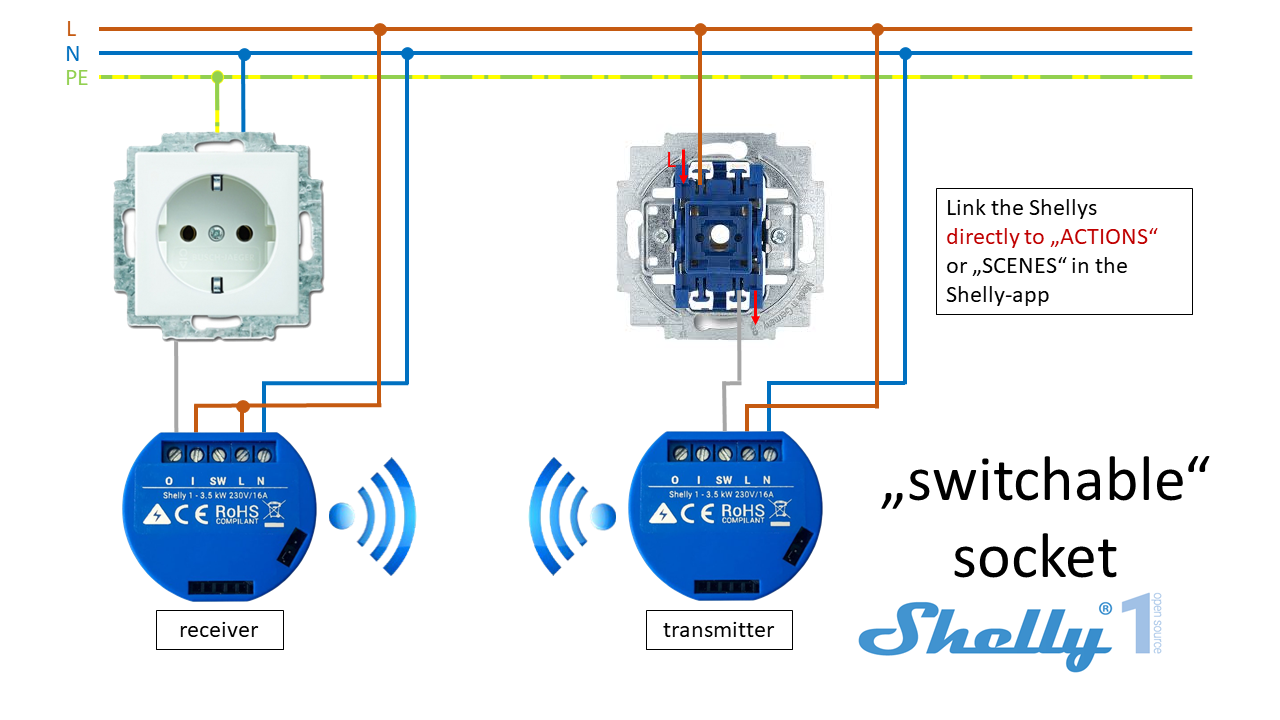

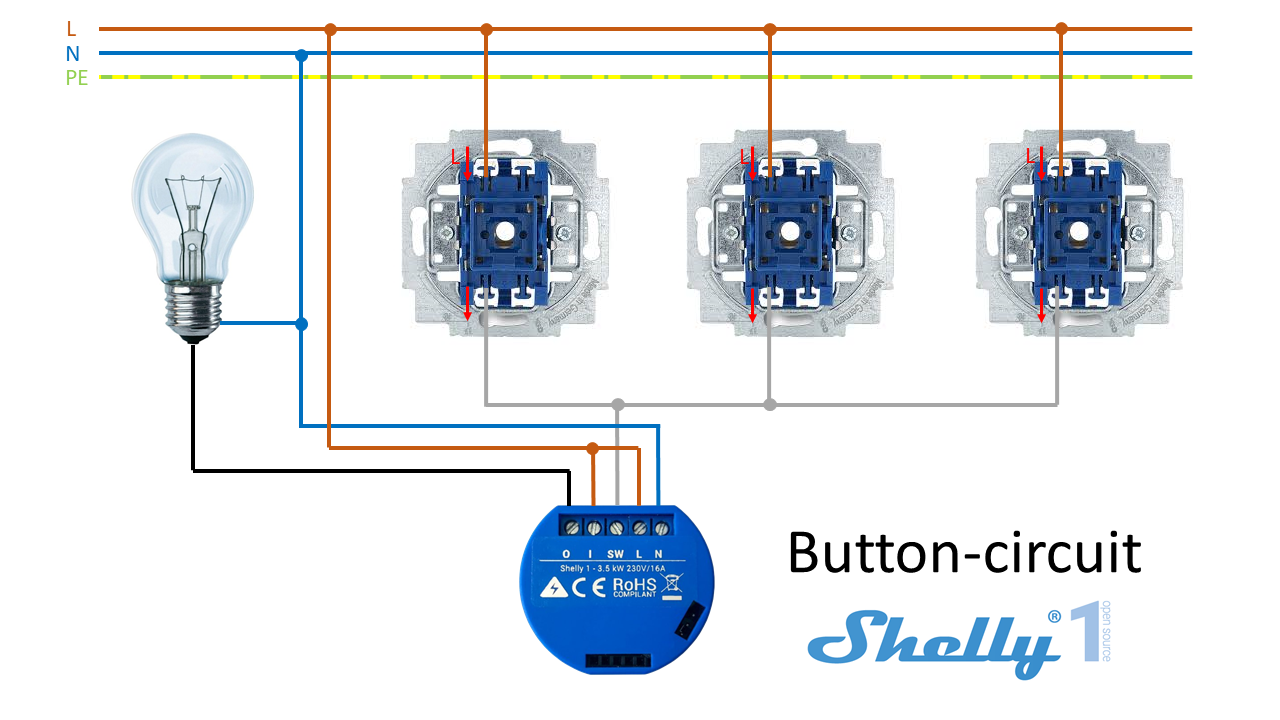

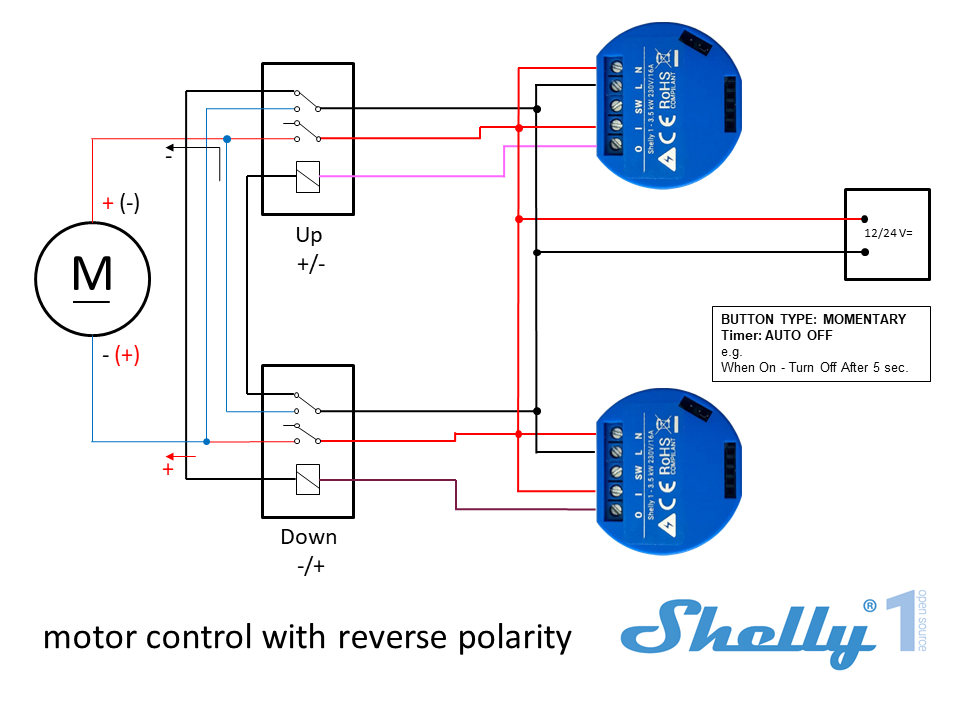

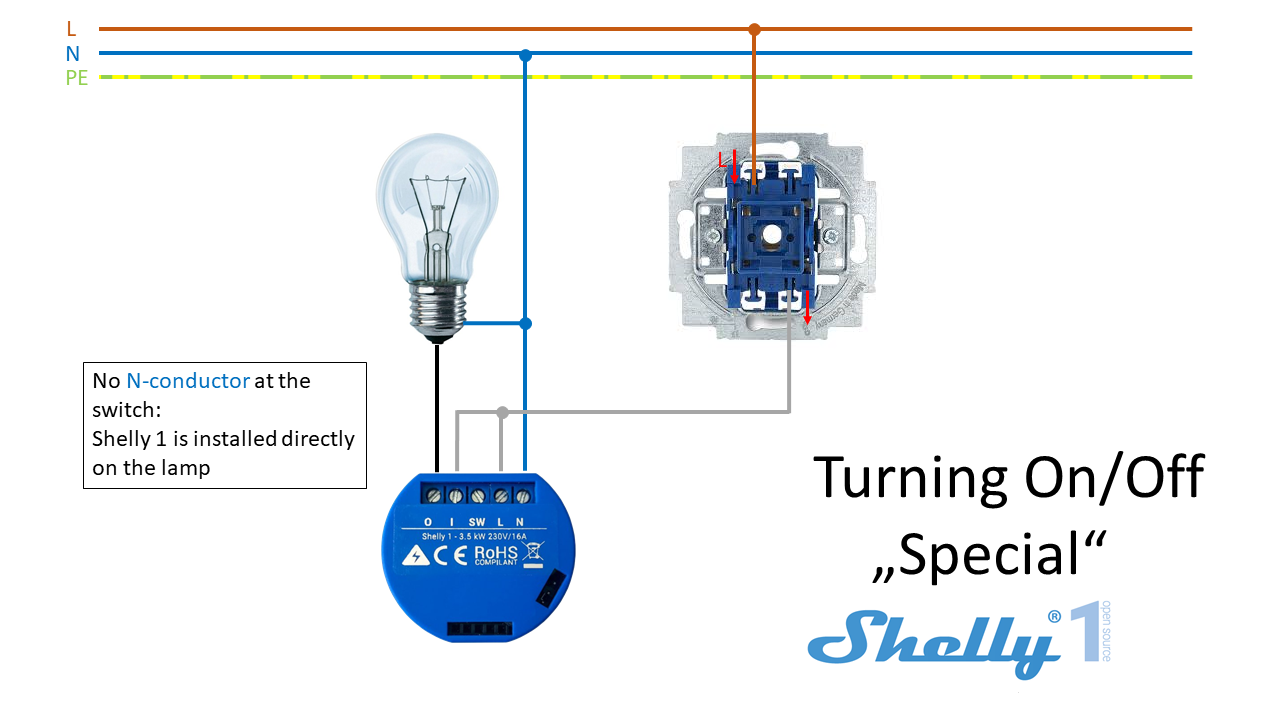

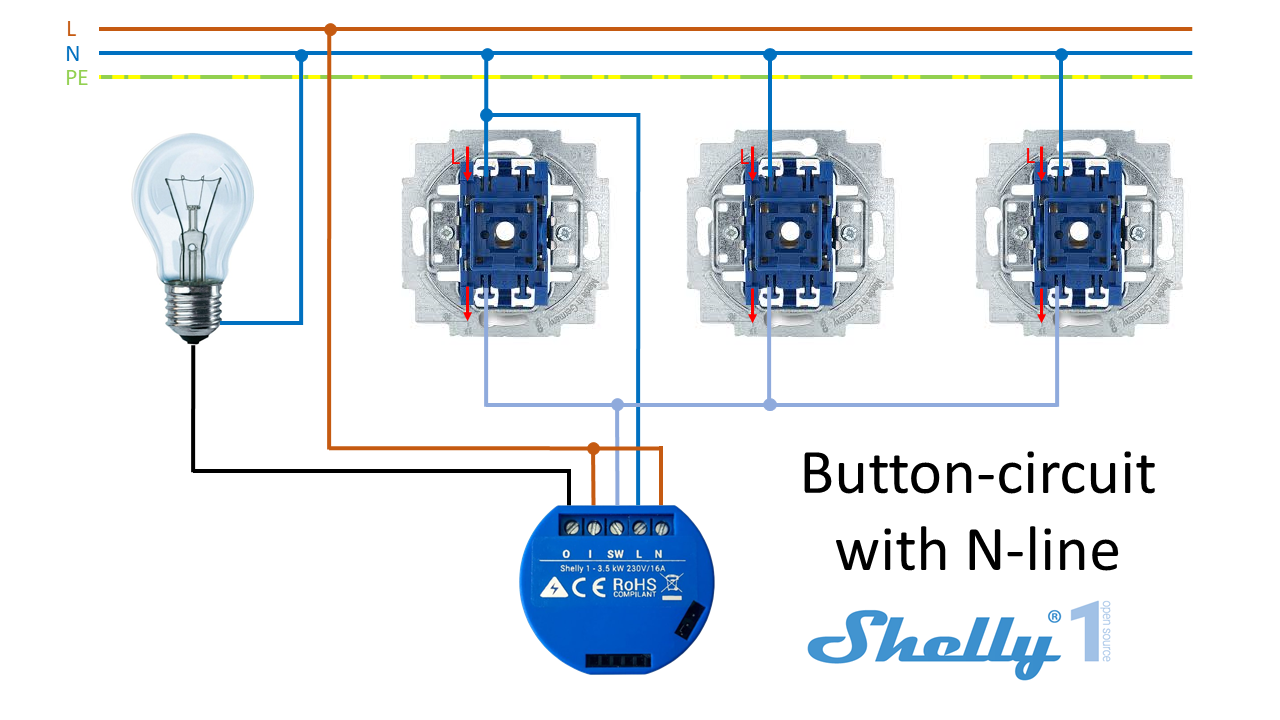

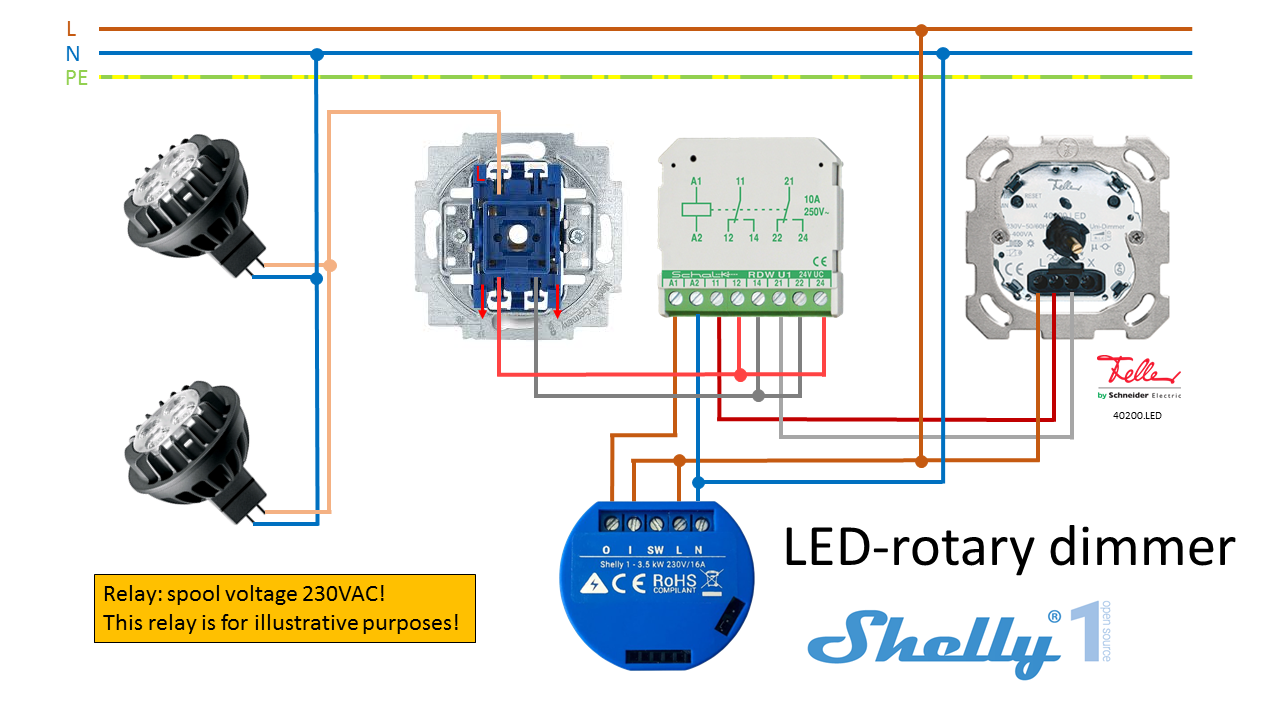

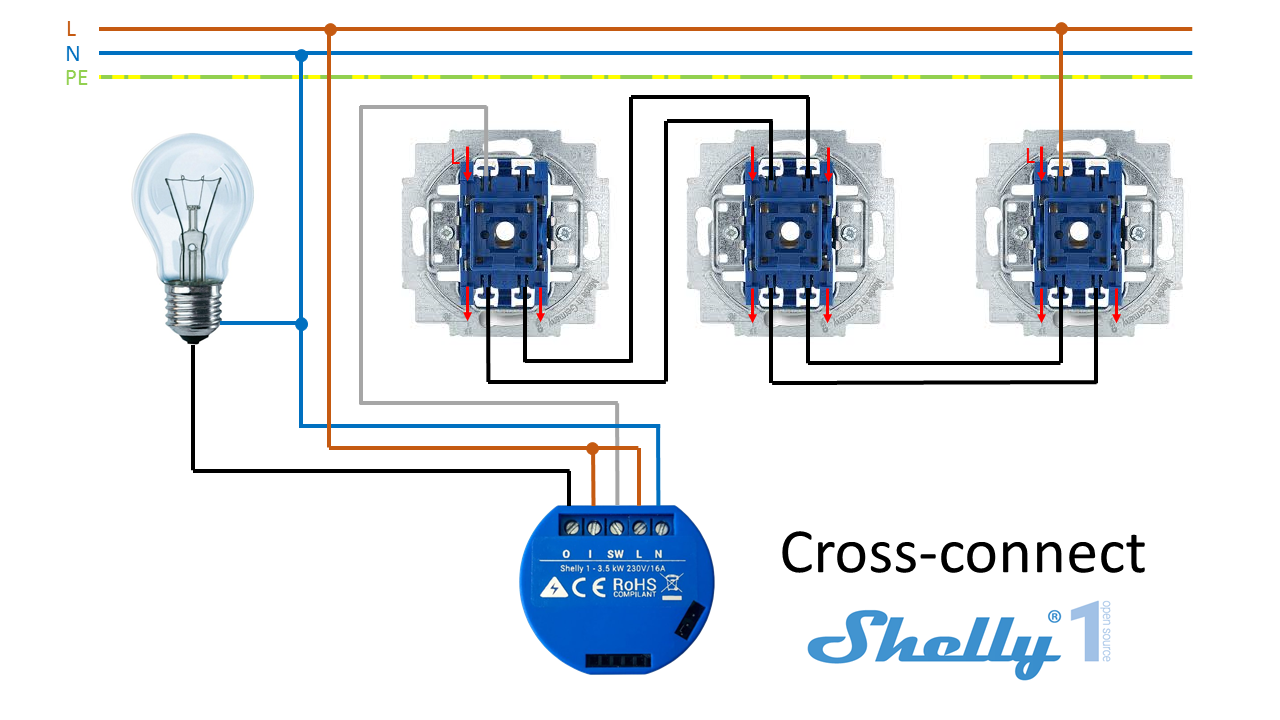

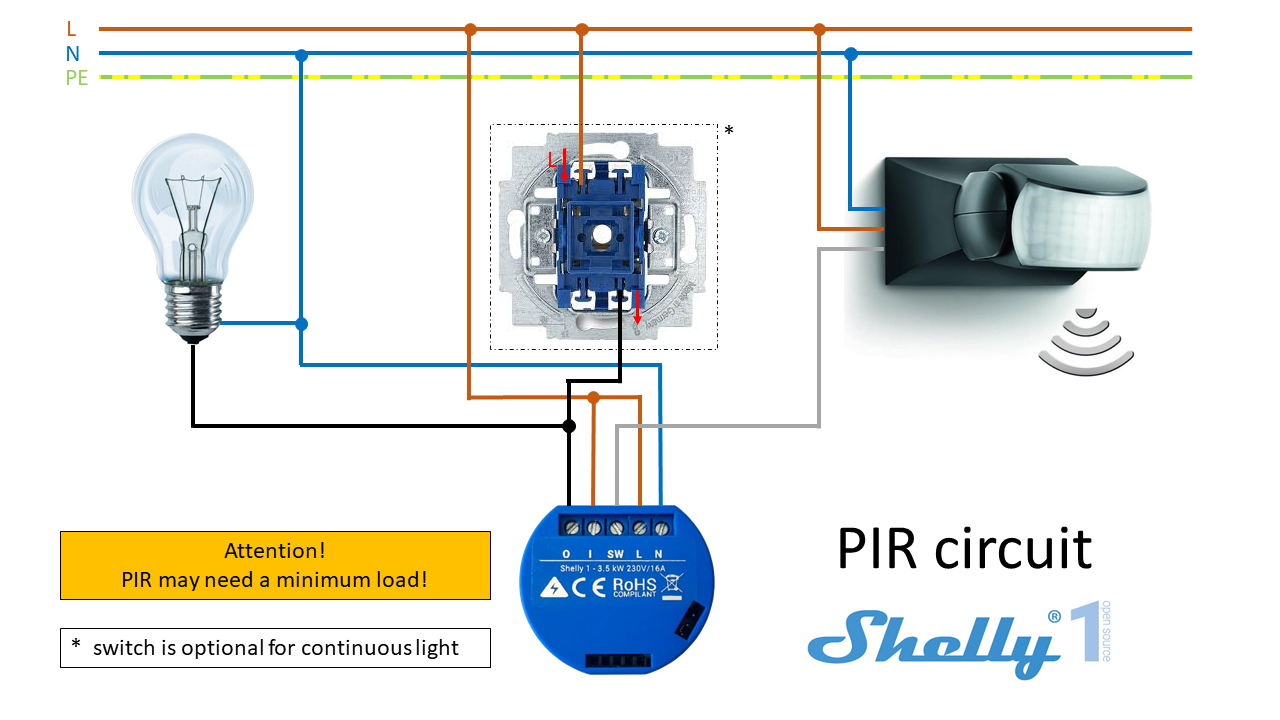

Esquemas de conexión

Como es importante conocer los distintos esquemas de conexión que podemos tener, a continuación se exponen algunos de ellos. Tened en cuenta que cualquier trabajo en la red de baja tensión es peligroso y puede ser fatal! Por lo tanto, ¡hacer que este trabajo sea realizado por electricistas cualificados!

¡Estos esquemas son para vuestra comprensión y no son una guía de «házlo tu mismo»! No nos hacemos responsables por el uso indebido.

Shelly 1PM

Shelly 1PM es un relé inalámbrico (WiFi) potente para empezar a automotizar tu hogar y que además mide la potencia de consumo a través de la app.

Las caracteristicas son similares al Shelly 1.

Tiene un servidor web embebido. Ha sido diseñado para su instalación en un espacio limitado, como soportes de pared, paneles de control eléctrico, etc. Puede funcionar como un dispositivo independiente, como un accesorio para un controlador de automatización del hogar, o como componente de otro sistema de automatización. Puede usarse para circuitos eléctricos (hasta 3.5 kW) con monitorización de consumo eléctrico, sobrecarga y protección de temperatura.

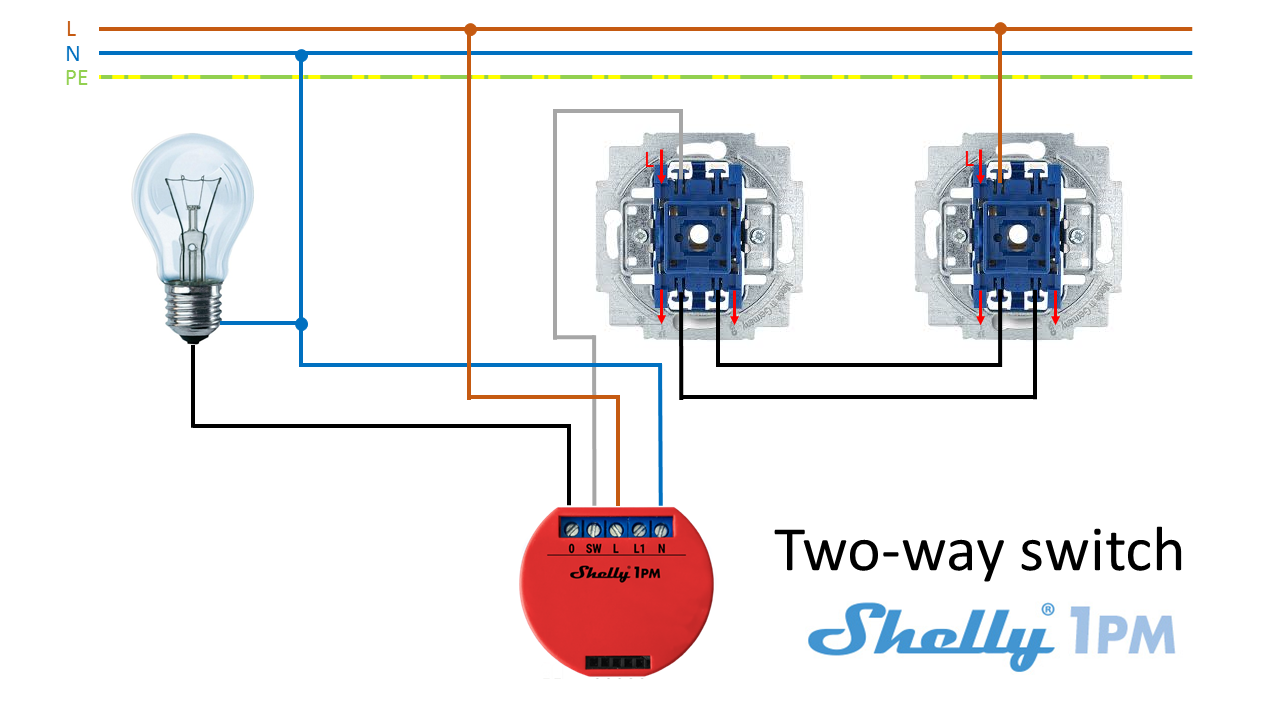

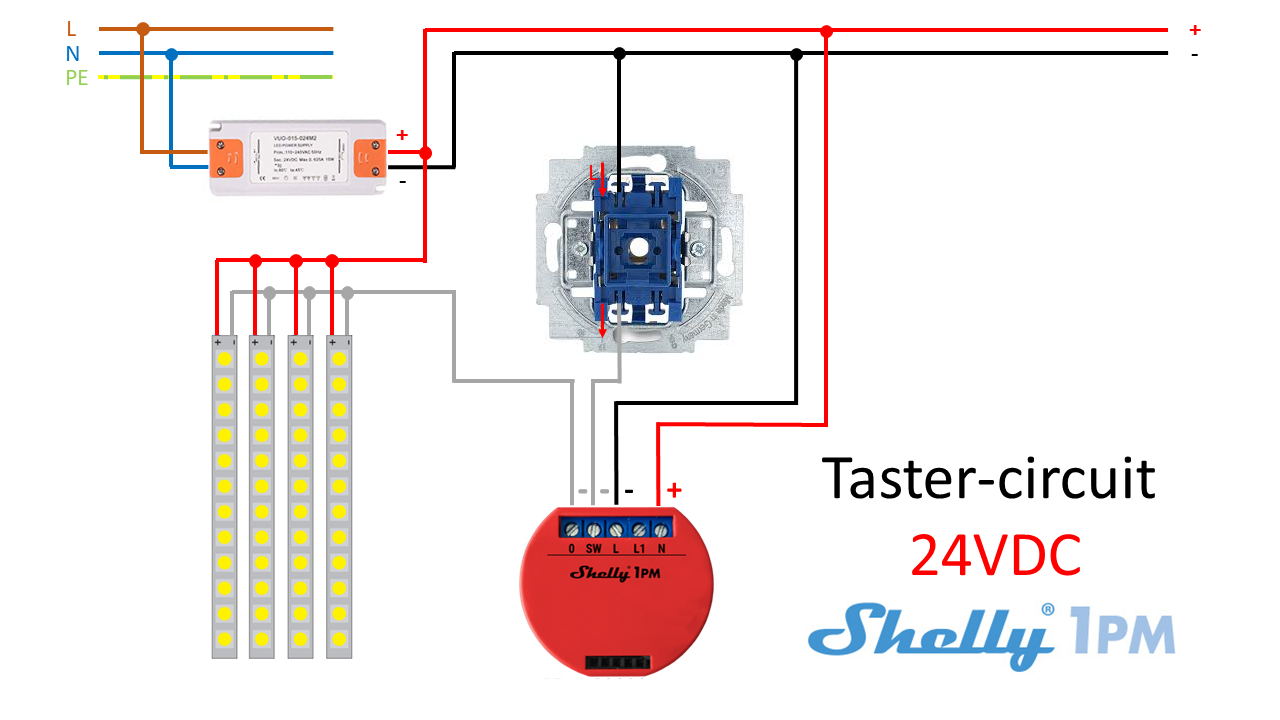

Esquemas de conexión

Como es importante conocer los distintos esquemas de conexión que podemos tener, a continuación se exponen algunos de ellos. Tened en cuenta que cualquier trabajo en la red de baja tensión es peligroso y puede ser fatal! Por lo tanto, ¡hacer que este trabajo sea realizado por electricistas cualificados!

¡Estos esquemas son para vuestra comprensión y no son una guía de «házlo tu mismo»! No nos hacemos responsables por el uso indebido.

Shelly 2.5

Shelly 2.5 es un relé inalámbrico (WiFi) 20% más potente, 30% más pequeño, 50% mayor alcance, 100% protegido, además de doble medidor de potencia.

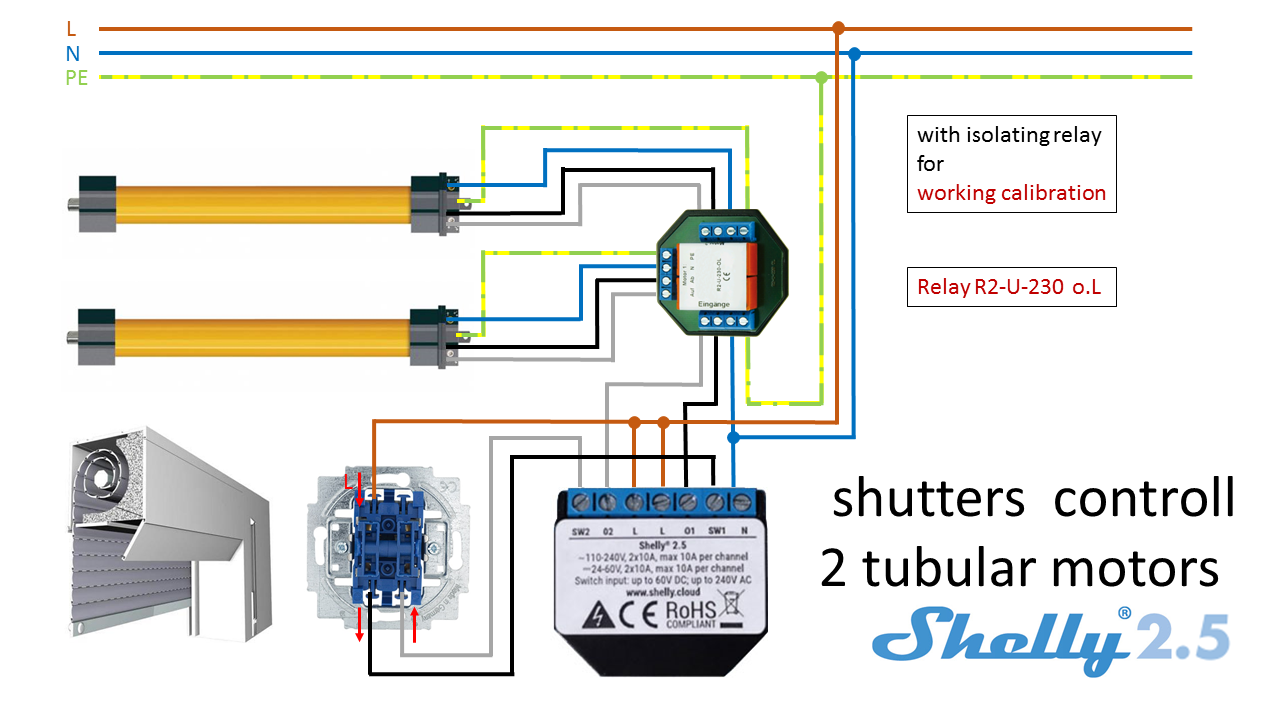

Si buscas el control para una persiana enrollable, necesitas este dispositivo. Las características las puedes ver en este post. 2 x 10 A o 2 x 2300 W carga máxima Sensor de temperatura interior para protección contra sobrecalentamiento Entradas totalmente protegidas (N y L) Antena externa en el segundo PCB. Protección contra sobrecarga precisa Modo persiana Botón de reinicio integrado (también puede restablecer el interruptor) Luz LED de estado.

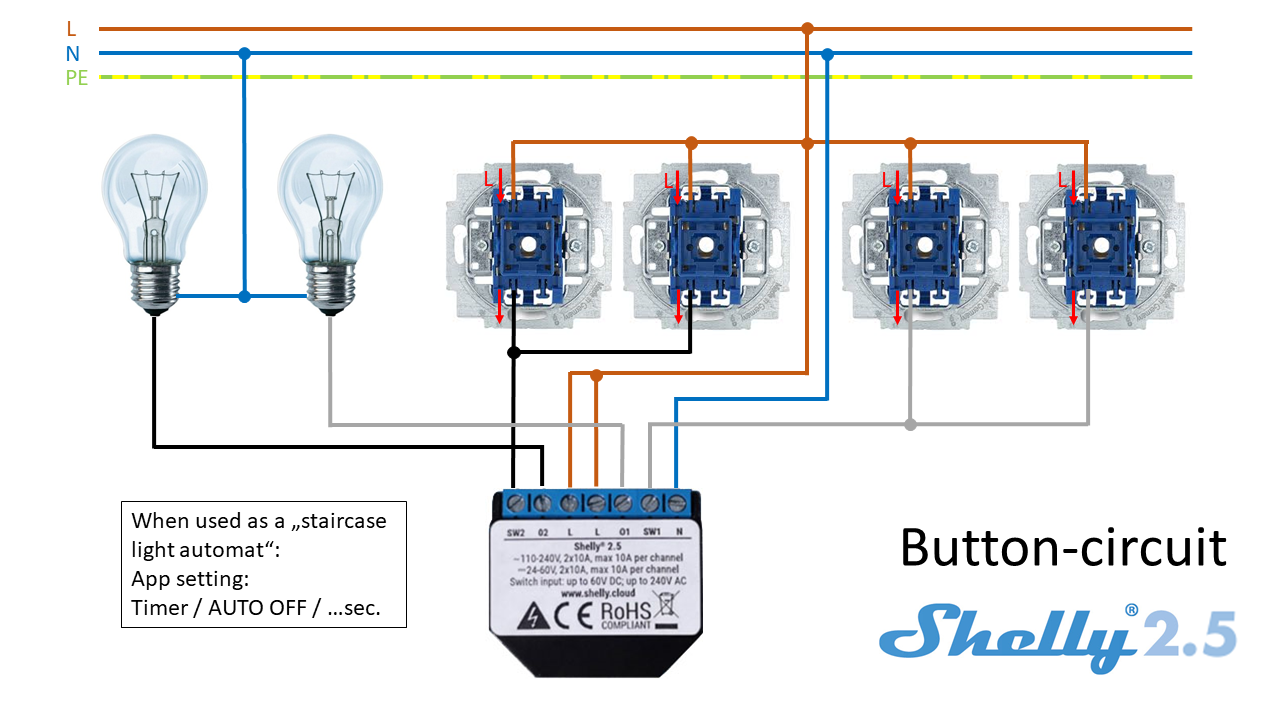

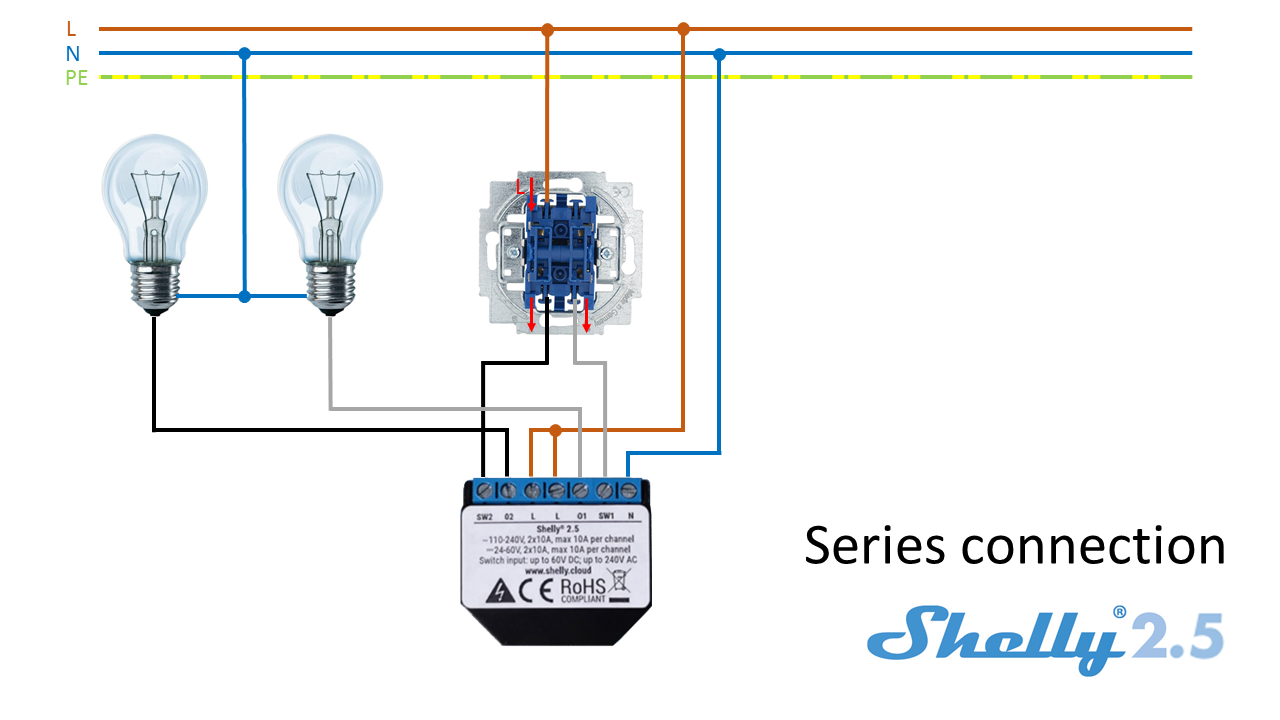

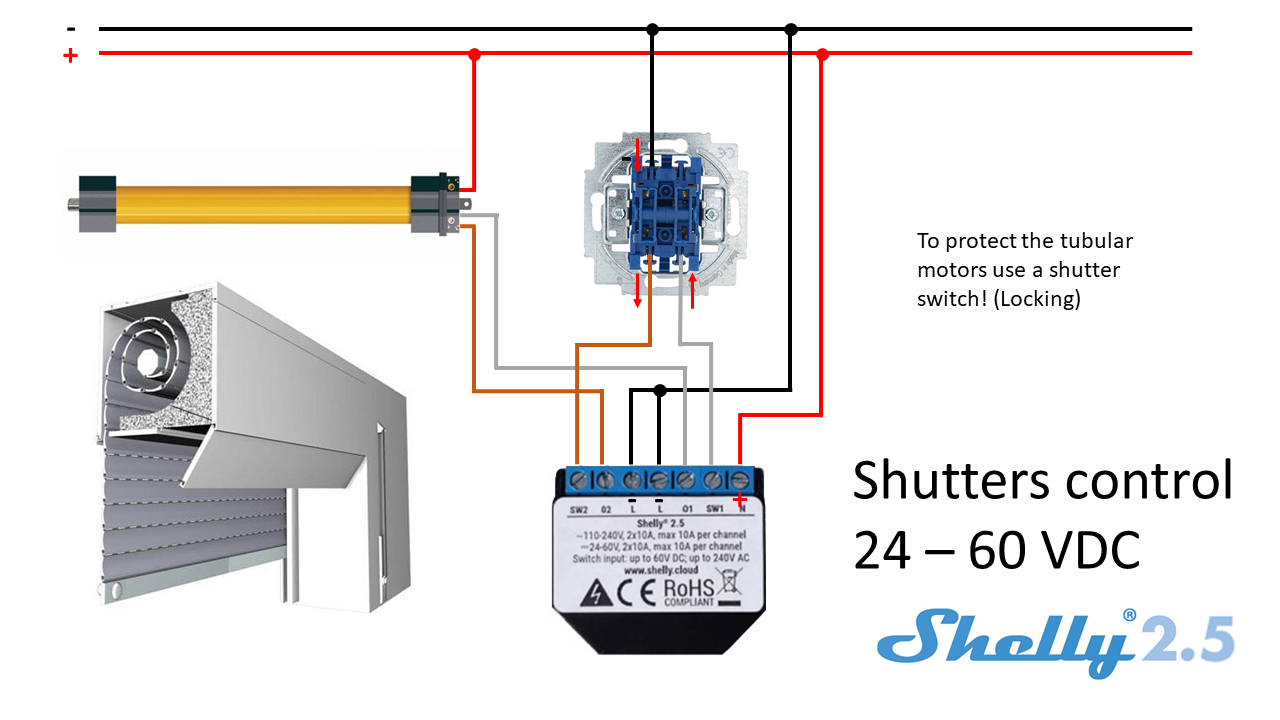

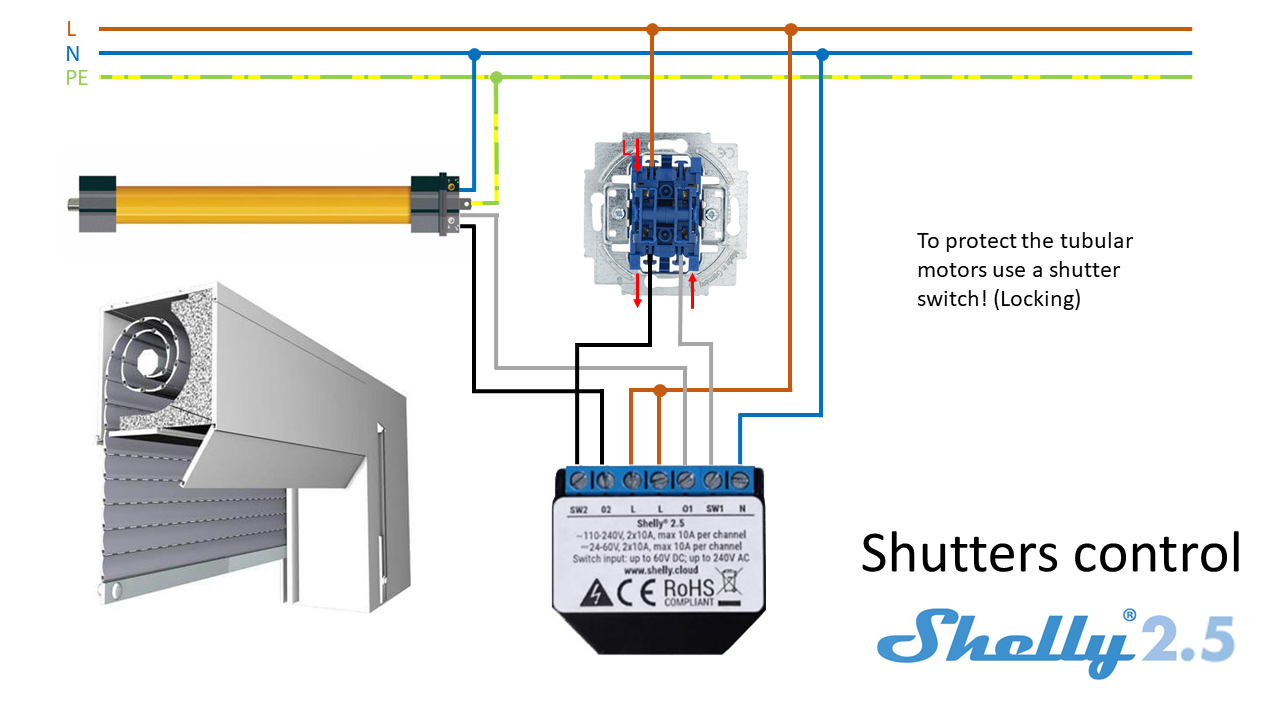

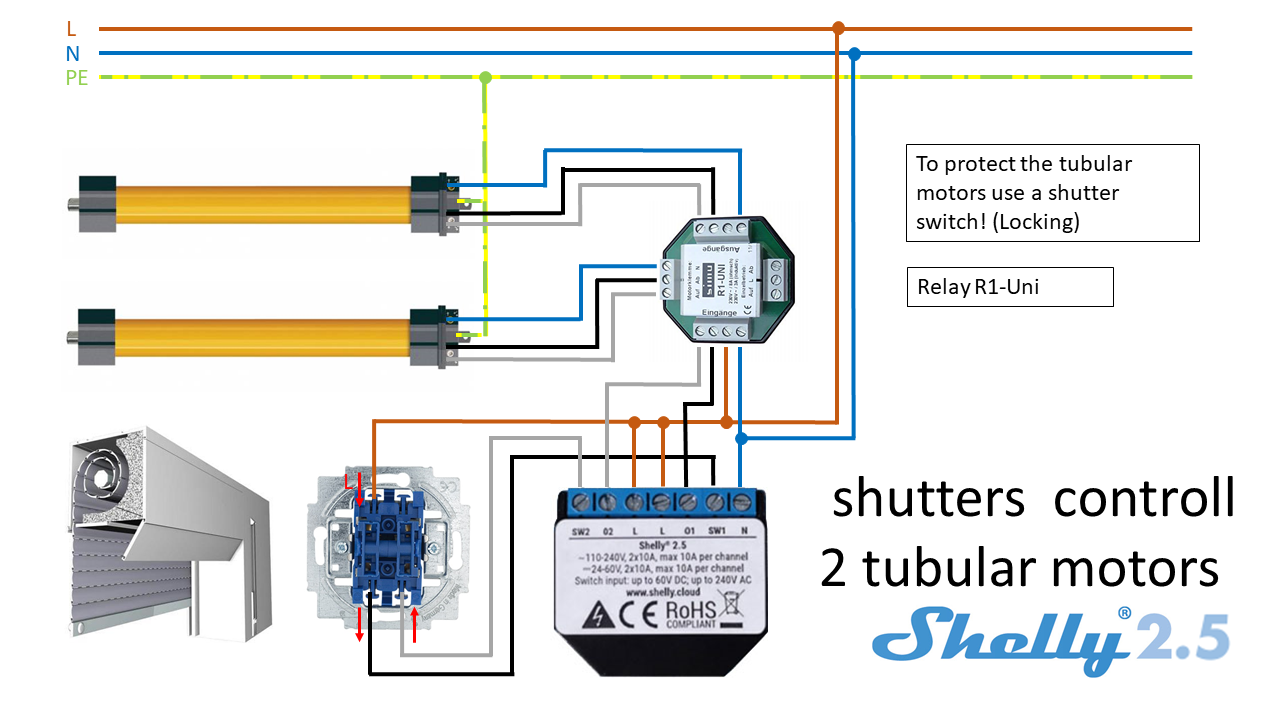

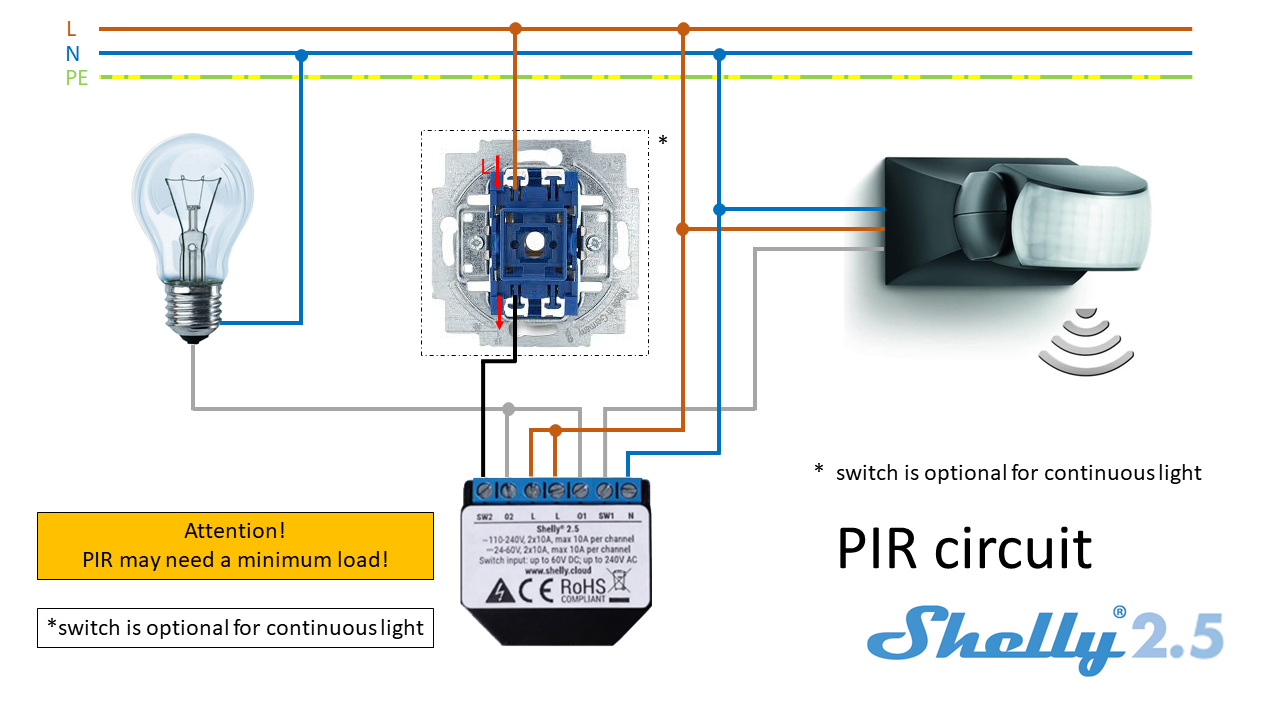

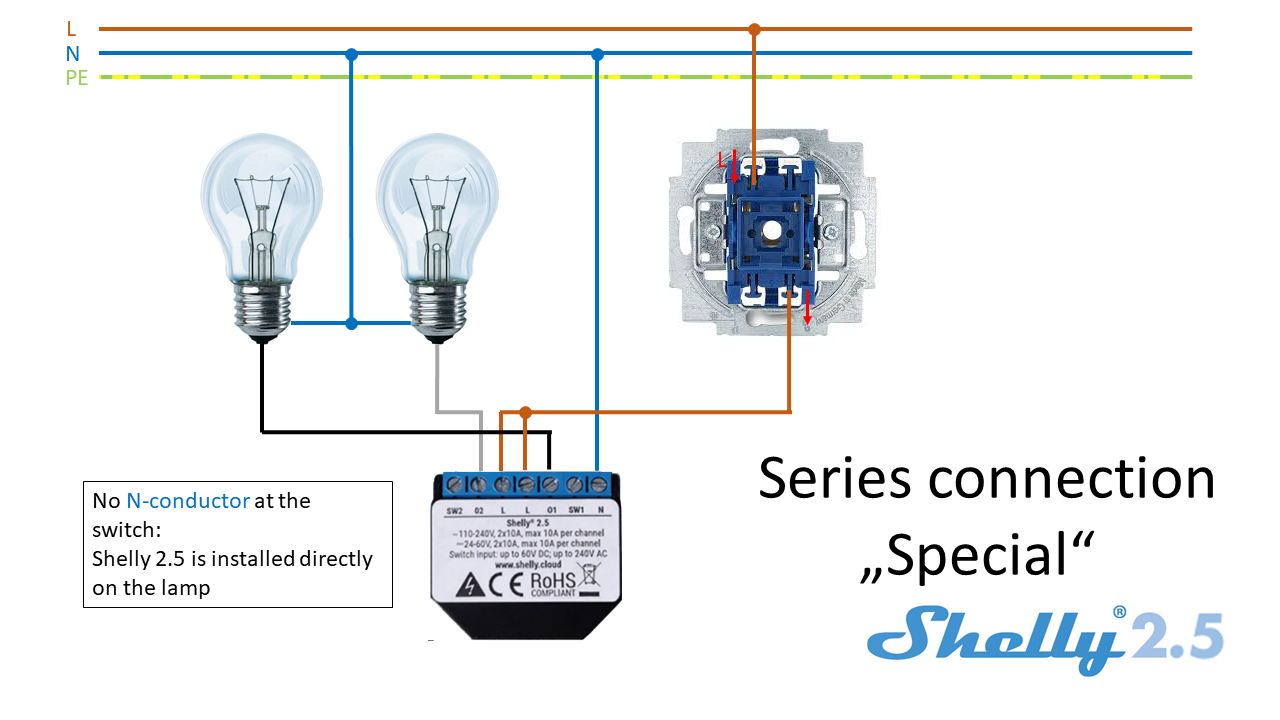

Esquemas de conexión

Como es importante conocer los distintos esquemas de conexión que podemos tener, a continuación se exponen algunos de ellos. Tened en cuenta que cualquier trabajo en la red de baja tensión es peligroso y puede ser fatal! Por lo tanto, ¡hacer que este trabajo sea realizado por electricistas cualificados!

¡Estos esquemas son para vuestra comprensión y no son una guía de «házlo tu mismo»! No nos hacemos responsables por el uso indebido.

Por último, os dejo el manual de usuario, enlaces a las apps y unos enlaces a Amazon, por si os animáis!

Manual de Usuario (Inglés): Shelly1-UserGuide-EN-v04

Descarga e instala la aplicación móvil gratuita de Google Play o Apple® App Store .



 Cómpralo desde aquí…

Te ponemos el enlace al producto en Amazon.

Gracias por colaborar!



Espero, como siempre, que os haya gustado éste post y nos sirva para ponernos al día. Gracias por vuestro tiempo!!
